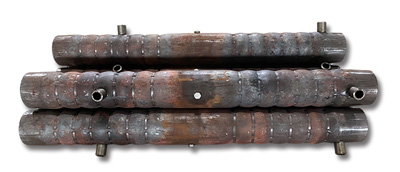

套筒灌漿連接接頭設計要求

1.采用套筒灌漿連接時,混凝土結構設計要符合國家現行標準《混凝士結構設計規范》GB50010、 《建筑抗震設計 規范》GB50011、 《裝配式混凝土結構技術規程》JGJ1的有關規定。

2.采用套筒灌漿連接的構件混凝土強度等級不宜低于C30。

3.采用符合《鋼筋套筒灌漿連接應用技術規程》JGJ355- -2015規定的套筒灌漿連接接頭時,全部構件縱向受力鋼筋可在同一截面上連接。但全截面受拉構件不宜全部采用套筒灌漿連接接頭。

4.混凝土構件中灌漿套筒的凈距不應小于25mm。

5.混凝土構件的灌漿套筒長度范圍內, 預制混凝土柱箍筋的混凝土保護層厚度不應小于20mm ,預制混凝土墻最外層鋼筋的混凝士保護層厚度不應小于15mm。

應用套簡灌漿連接接頭時，混凝土構件設計還應符合下列規定:

(1)接頭連接鋼筋的強度等級不應高于灌漿套簡規定的連接鋼筋強度等級。

(2)接頭連接鋼筋的直徑規格不應大于灌漿套簡規定的連接鋼筋直徑規格，且不宜小于灌漿套簡規定的連接鋼筋直徑規格一級以上。

鋼筋直徑不得大于套簡規定的連接鋼筋直徑，是因為套簡內錨固鋼筋灌漿料可能過薄而錨固性能降低,除非以充分試驗證明其接頭施工可靠性和連接性能滿足設計要求。灌漿連接的鋼筋直徑規格不應小于其規定的直徑規格一級以上，除由于套簡預制端的鋼筋是居中的，現場安裝時連接的鋼筋直徑越小，套簡兩端鋼筋軸線的極限偏心越大，而連接鋼筋偏心過大即可能對構件承載帶來不利影響，還可能由于套簡內壁距離鋼筋較遠而對鋼筋錨固約束的剛性下降，接頭連接強度下降。同樣如果有充分的試驗驗證后，套筒規定的連接鋼筋直徑范圍擴大，套簡兩端連接的鋼筋直徑就可以相差一個直徑規格以上。

(3)構件配筋方案應根據灌漿套簡外徑、長度及灌漿施工要求確定。

(4)構件鋼筋插人灌漿套簡的錨固長度應符合灌漿套簡參數要求。

(5)豎向構件配筋設計應結合灌漿孔、出漿孔位置

(6)底部設置鍵槽的預制柱，應在鍵槽處設置排氣孔。
